В ходе растянувшейся на два десятилетия реконструкции появился капитальный металлический комплекс с оранжереей высотой в 31 метр, до 2015 г. остававшийся самым высоким в стране.
Постройка учитывала особенности создания необходимых микроклиматических режимов в северных широтах для успешного развития тропических растений.
Постройка учитывала особенности создания необходимых микроклиматических режимов в северных широтах для успешного развития тропических растений.
Сиббс —
СИБИРСКИЕ ТРОПИКИ
В. А. Морякина стала локомотивом строительства современного оранжерейно-тепличного комплекса Сибирского ботанического сада. Тем самым была обеспечена возможность сохранения и расширения уникальной коллекции «сибирских тропиков».
«Сибирские тропики»
Сибирскими тропиками называют уникальную коллекцию из двух тысяч видов тропических и субтропических растений, а также сам оранжерейно-тепличный комплекс на городской территории Сибирского ботанического сада ТГУ. Уникальность коллекции связана с успешным развитием в северных широтах при температуре ниже нуля градусов.
реконструкция оранжерей
главный специалист института «Томгипротранс», затем главный архитектор отдела проектного института «Томскгражданпроект», в 1960-е гг. занимался переустройством Томска. Выступил архитектором ряда знаковых зданий Томска: Кинотеатра им. Горького, вычислительного центра, Центра культуры ТГу, нового здания Научной библиотеки ТГУ и др.
1971/73
Первый этап реконструкции:
тропическая оранжерея
тропическая оранжерея
Элеазар Израилевич Дрейзин
главный архитектор проектного института «Томскгражданпроект», вместе с сыном Владимиром выступил автором первоначального проекта реконструкции оранжерей
Валентина Андреевна Морякина
директор Сибирского ботанического сада, инициатор реконструкции
ТЗ
проект
юбилей
поправки
конце 1960-х гг. В. А. Морякина принимала активное участие в разработке конструкторской идеи нового оранжерейного
комплекса. Как знаток мировой дендрологии, она выступила составителем технического задания и подробных рекомендаций к конструкции оранжерей, учитывающих создание необходимых различных микроклиматических режимов.
Добиться начала реконструкции удалось в 1971 г. За два года была построена тропическая оранжерея высотой 15 м, выполненная полностью из металлических конструкций.
По ее инициативе одновременно перестраивался лабораторный корпус, где впоследствии были открыты новые лаборатории.
Добиться начала реконструкции удалось в 1971 г. За два года была построена тропическая оранжерея высотой 15 м, выполненная полностью из металлических конструкций.
По ее инициативе одновременно перестраивался лабораторный корпус, где впоследствии были открыты новые лаборатории.
в
Миссия ботанического сада — бесценна // Кр. знамя. 2004, 10 марта. С. 1, 3.
В. А. Морякина
«Я с молодым пылом задумала этот дерзкий проект. <...> Я не побоялась взять на себя ответственность за такую реконструкцию, просчитав как это правильно сделать, с точки зрения ботаника-дендролога. Это были творческие научные поиски».
В конце 1960-х гг. В. А. Морякина принимала активное участие в разработке конструкторской идеи нового оранжерейного комплекса. Как знаток мировой дендрологии, она выступила составителем технического задания и подробных рекомендаций к конструкции оранжерей, учитывающих создание необходимых различных микроклиматических режимов.
Добиться начала реконструкции удалось в 1971 г. За два года была построена тропическая оранжерея высотой 15 м., выполненная полностью из металлических конструкций.
По ее инициативе одновременно перестраивался лабораторный корпус, где впоследствии были открыты новые лаборатории.
Добиться начала реконструкции удалось в 1971 г. За два года была построена тропическая оранжерея высотой 15 м., выполненная полностью из металлических конструкций.
По ее инициативе одновременно перестраивался лабораторный корпус, где впоследствии были открыты новые лаборатории.
Миссия ботанического сада — бесценна // Кр. знамя. 2004, 10 марта. С. 1, 3.
В. А. Морякина
«Я с молодым пылом задумала этот дерзкий проект. <...> Я не побоялась взять на себя ответственность за такую реконструкцию, просчитав как это правильно сделать, с точки зрения ботаника-дендролога. Это были творческие научные поиски».
1985/88
второй этап реконструкции:
субтропическая оранжерея
субтропическая оранжерея
Игорь Владимирович Пушков
Основными проектировщиками на втором этапе стройки выступили специалисты Томского отделения проектно-изыскательского института ВНИПИЭТ.
В частности, автором вестибюльно-административной пристройки оранжерейного комплекса стал главный архитектор отдела
В частности, автором вестибюльно-административной пристройки оранжерейного комплекса стал главный архитектор отдела
Валентина Андреевна Морякина
директор Сибирского ботанического сада, инициатор реконструкции
новое тз
акую трудоемкую и разноплановую работу невозможно было провести без помощи заведующей лаборатории интродукции
тропических и субтропических растений Валентины Михайловны Бересневой и научного сотрудника оранжереи Веры Ивановны Кужнер, которые были мощной, надежной опорой для директора в период реконструкции. Благодаря сплоченности коллектива, пониманию, взаимовыручке и ответственности удалось пройти эти испытания, при этом сохранив и приумножив коллекционный фонд субтропических растений.
т
Петр Георгиевич Пронягин
Строительство комплекса, как и на первом этапе, проводилось одним из основных застройщиков в Томской области с 1960-х гг. управлением «Химстрой», начальник
В. И. Жариков
СМУ-8, подразделение «Химстроя», непосредственно осуществляло строительство оранжерей, начальник
акт-допуск

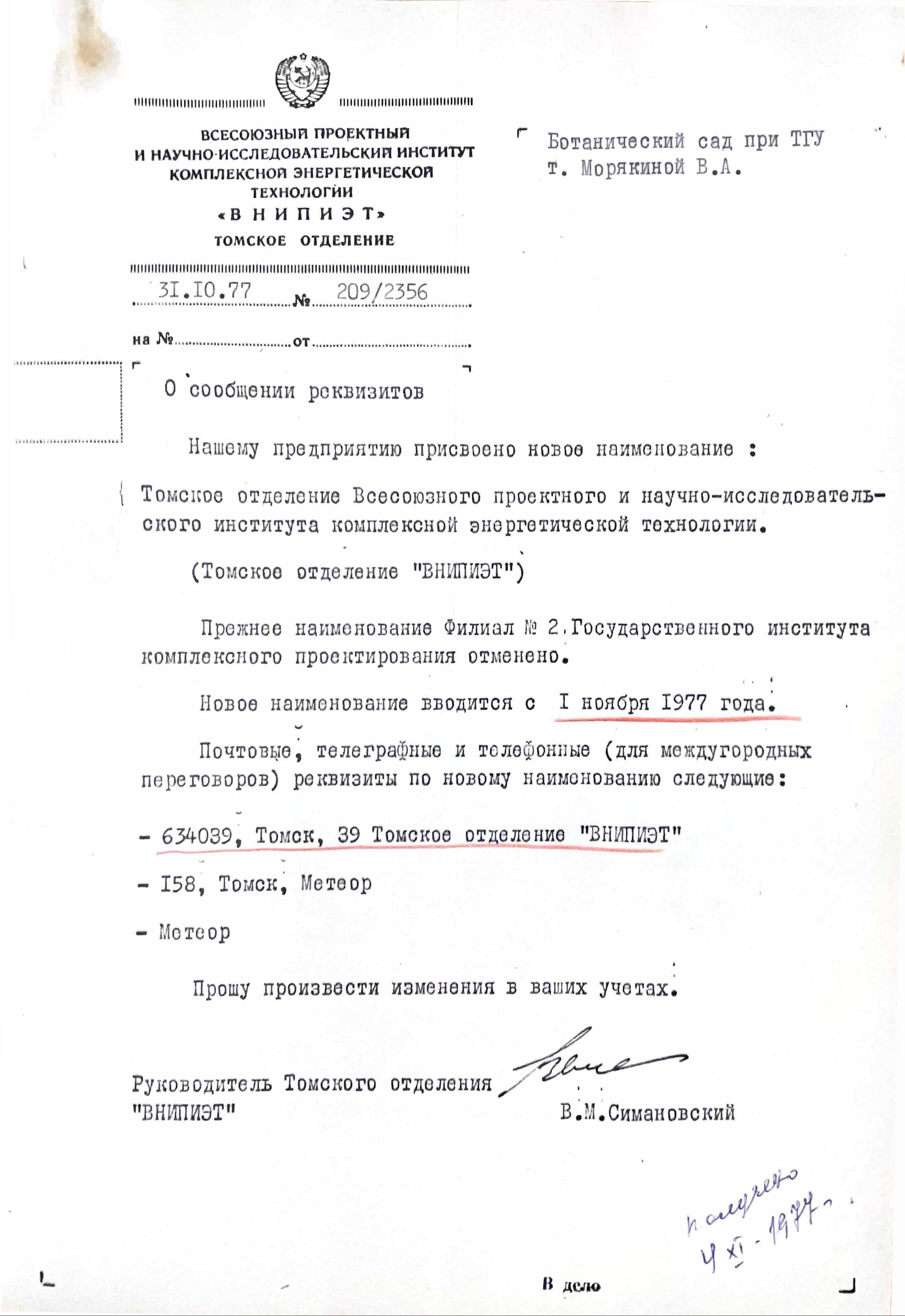

ВНИПИЭТ

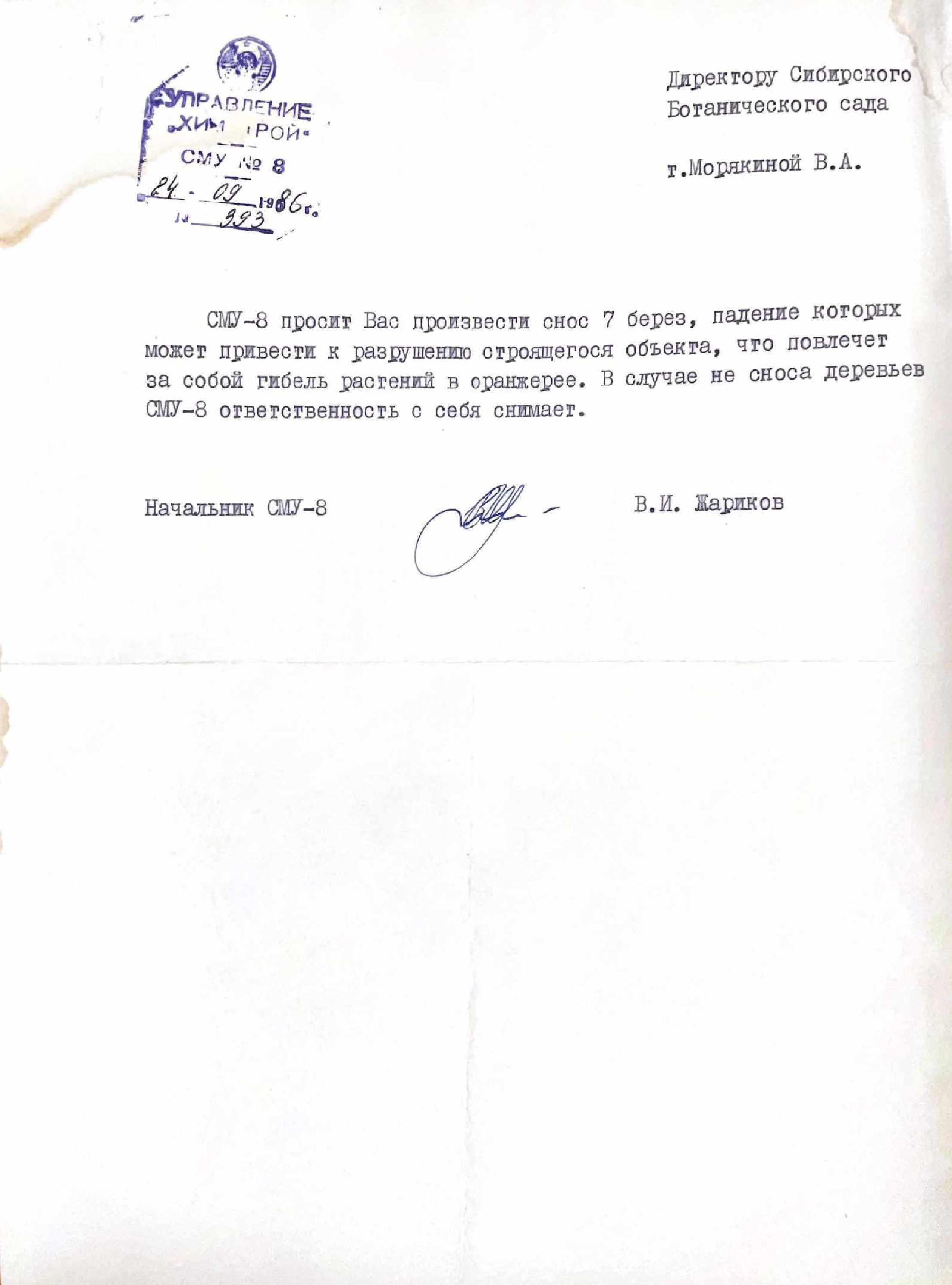

Разрешите уже срубить березки!
письмо
ще более масштабный второй этап стройки был начат только в 1985 г. Валентина Андреевна мечтала об оранжерее высотой 31 м, что
позволило бы ценной коллекции хвойных растений развиваться в максимально привычной среде. Запрос на возведение стеклянной конструкции подобной высоты, рекордной на тот момент, был неординарен для томских строителей.
Директор сама контролировала ход реконструкции, пропадала на стройке, участвовала в планерках строителей.
Проект Э. И. Дрейзина претерпел изменения в части увеличения высоты и размера комплекса. Новая купольная оранжерея продолжала фигурировать в документах, однако так и не была в итоге построена.
Директор сама контролировала ход реконструкции, пропадала на стройке, участвовала в планерках строителей.
Проект Э. И. Дрейзина претерпел изменения в части увеличения высоты и размера комплекса. Новая купольная оранжерея продолжала фигурировать в документах, однако так и не была в итоге построена.
е
В. М. Береснёва
теплицами, в которых росли вековые, исторически ценные деревья. Огромные металлоконструкции воздвигались строителями над низкими деревянными теплицами, затем на высоте проводилось остекление крыши. Только после окончательного строительства новых оранжерей демонтировались старые».
«Сложность строительства заключалась в том, что стройка велась не на свободной территории, а над функционирующими старыми
Еще более масштабный второй этап стройки был начат только в 1985 г. Валентина Андреевна мечтала об оранжерее высотой 31 м, что позволило бы ценной коллекции хвойных растений развиваться в максимально привычной среде. Запрос на возведение стеклянной конструкции подобной высоты, рекордной на тот момент, был неординарен для томских строителей.
Директор сама контролировала ход реконструкции, пропадала на стройке, участвовала в планерках строителей.
Проект Э. И. Дрейзина претерпел изменения в части увеличения высоты и размера комплекса. Новая купольная оранжерея продолжала фигурировать в документах, однако так и не была в итоге построена.
Директор сама контролировала ход реконструкции, пропадала на стройке, участвовала в планерках строителей.
Проект Э. И. Дрейзина претерпел изменения в части увеличения высоты и размера комплекса. Новая купольная оранжерея продолжала фигурировать в документах, однако так и не была в итоге построена.
Такую трудоемкую и разноплановую работу невозможно было провести без помощи заведующей лаборатории интродукции тропических и субтропических растений Валентины Михайловны Бересневой и научного сотрудника оранжереи Веры Ивановны Кужнер, которые были мощной, надежной опорой для директора в период реконструкции. Благодаря сплоченности коллектива, пониманию, взаимовыручке и ответственности удалось пройти эти испытания, при этом сохранив и преумножив коллекционный фонд субтропических растений.
зав. лаб. тропических и субтропических растений
В. М. Береснёва
«Сложность строительства заключалась в том, что стройка велась не на свободной территории, а над функционирующими старыми теплицами, в которых росли вековые, исторически ценные деревья. Огромные металлоконструкции воздвигались строителями над низкими деревянными теплицами, затем на высоте проводилось остекление крыши. Только после окончательного строительства новых оранжерей демонтировались старые».
Воспоминания (неопубликованный фрагмент из архива СибБС)
реконструкция
в цифрах
реконструкция
в цифрах
←
→
←
→
Первоначальный план предполагал увеличение площади с 2000 м2 до 3800 м2
h = 11 м
S = 500 м2
S = 500 м2
h = 4.5 м
S = 254 м2
S = 254 м2
каждая
S = 100 м2
S = 100 м2
h =12,5 м
S = 780 м2
S = 780 м2
h = 8 м
S = 500 м2
S = 500 м2
d = 25 м
S = 900 м2
S = 900 м2
Тропическая влажная
Лабораторный корпус
Тропическая умеренно влажная (купольная)
Субтропическая холодная
Субтропическая теплая
Суккулентная
Разводочная
Тропическая бассейновая

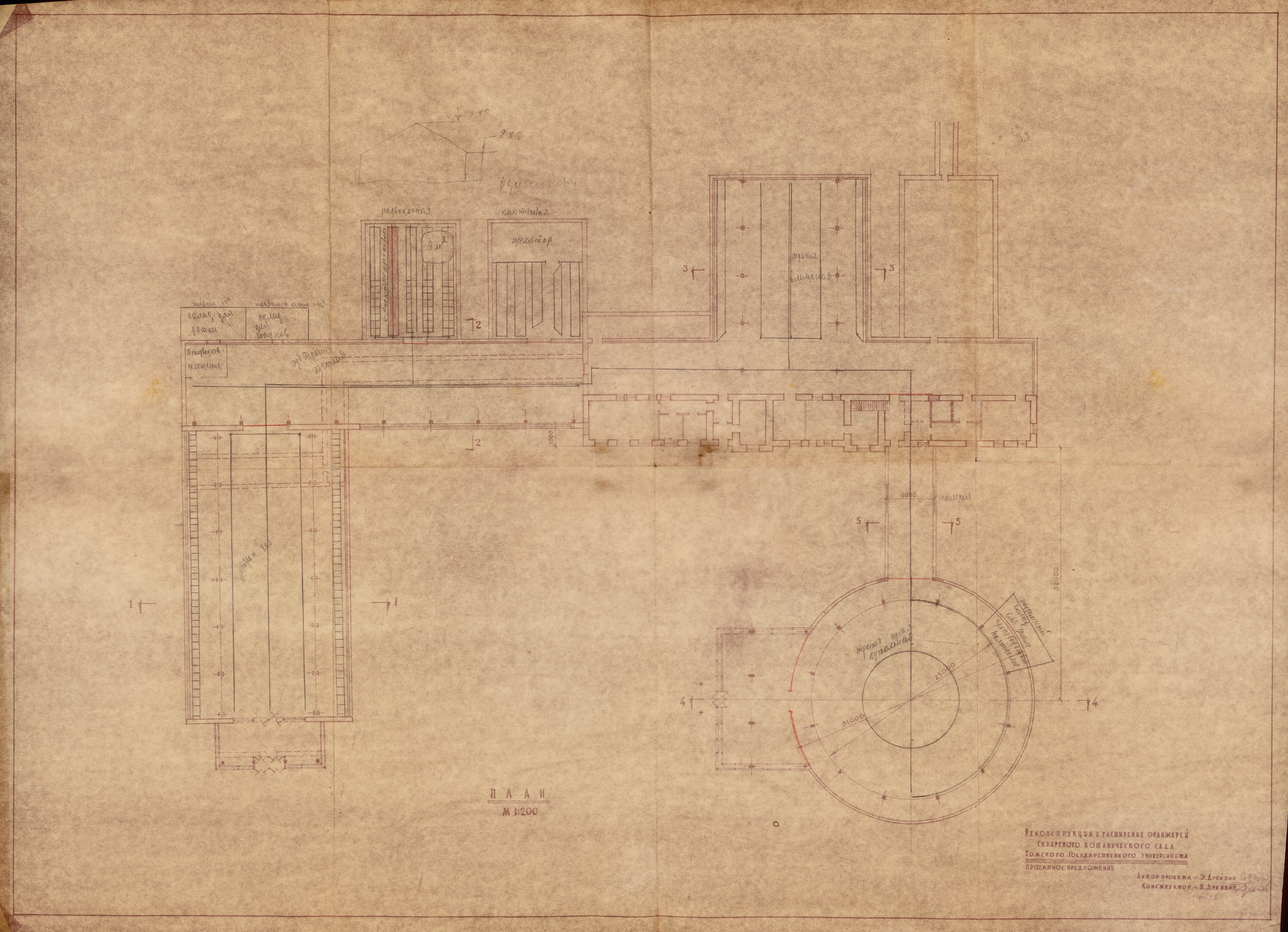

Проектное предложение по реконструкции было разработано Э. И. Дрейзином
Новые здания
Реконструируемые здания
Существующие здания
Изменения первоначального плана в ходе двух этапов реконструкции
реконструкция
в цифрах
h = 8 м
S = 500 м2
S = 500 м2
d = 25 м
S = 900 м2
S = 900 м2
Тропическая влажная
Лабораторный корпус
Тропическая умеренно влажная (купольная)
Субтропическая холодная
Субтропическая теплая
Суккулентная
Разводочная
Тропическая бассейновая
Проект вестибюльно-административной пристройки от ТО ВНИПИЭТ, архитектора И. В. Пушкова.
Новые здания
Реконструируемые здания
Увеличение размеров комплекса
В ходе 1-го этапа при подготовке 2-го этапа реконструкции общая площадь и высота отдельных оранжерей увеличились. Итоговая площадь будущей постройки предполагась 4000 м2.
Купольная оранжерея так и не была построена.
Вестибюльно-админ. пристройка
⤫
Азалиевая
h/S
h = 15 м
S = 920 м2
S = 920 м2
h = 6 м
S = 320 м2
S = 320 м2
S = 150 м2
h =22 м
S = 900 м2
S = 900 м2
h =4 м
S = 100 м2
S = 100 м2
h =4 м
S = 100 м2
S = 100 м2
S = 300 м2
Изменения первоначального плана в ходе двух этапов реконструкции

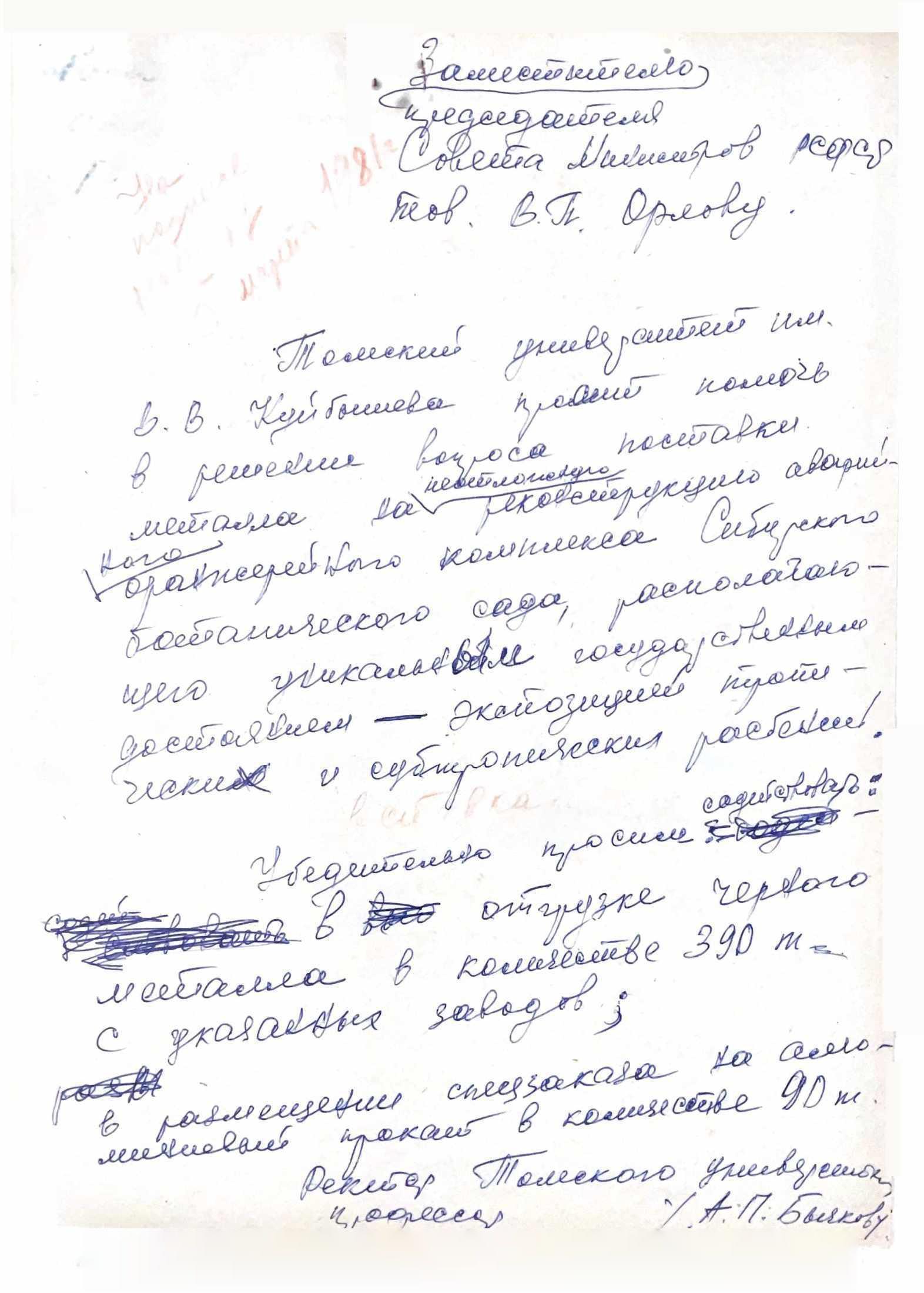

Количество металла выделенное на реконструкцию оранжерейного комплекса
Важной особенностью реконструкции было сооружение полностью металлического каркаса оранжерей.
450 т черные металлы, в том числе:
90 т алюминиевый прокат
15 т балки-швеллеры
30 т трубы нефтепроводные бесшовнные
52 т стальные листы разл. вида
20 т трубы катаные
10 т трубы газовые
3 т гвозди
1,8 т электроды сварочные
1 т
1 т трос стальной
1 т проволка
0,5 т сетка стальная
t = 8–10°C
φ = 70%
φ = 70%
t = 13–15°C
φ = 60%
φ = 60%
t = 18–21°C
φ = 70–90%
φ = 70–90%
t = 25–28°C
φ = 90–100%
φ = 90–100%
t = 18–20°C
φ = 40–50%
φ = 40–50%
t = 12–14°C
φ = 70%
φ = 70%
t = 24–28°C
φ = 90–100%
φ = 90–100%
Тропики влажные
Субтропики холодные
Субтропики умеренные
Разводочная
Тропическая бассейновая
Требования к созданию основных микроклиматических режимов при проектировании оранжерейного комплекса
В. А. Морякина тщательно продумывала требования к помещениям для создания подходящих условий развития растений. Помимо отмеченных на схеме теплового режима (t) и влажности воздуха (φ), она давала рекомендации по освещению, системам полива и проветривания для каждой отдельной зоны. Все критерии, начиная от высоты оранжерей и заканчивая количеством ламп, были подчинены единой цели — эффективному развитию ботанического сада.
Проектная документация предусматривала 19 режимов для оранжерей, теплиц и хранилищ, включая не построенные. В дальнейшем количество микроклиматических режимов изменялось.
Проектная документация предусматривала 19 режимов для оранжерей, теплиц и хранилищ, включая не построенные. В дальнейшем количество микроклиматических режимов изменялось.
Суккулентная
Азалиевая
Обычный режим
Тропики
Субтропики
2005
история продолжается:
достройка купола тропической оранжереи
достройка купола тропической оранжереи
над тропическим комплексом оранжерей. Необходимость этой «третьей реконструкции» была продиктована желанием обеспечить жизнь австралийской пальме — ливистоны южной. Несмотря на преклонный возраст, Валентина Андреевна для контроля процесса даже забиралась на крышу оранжереи.
алентина Андреевна не остановилась на достигнутом. В 2005 г. под ее руководством была воздвигнута дополнительная надстройка
в
В. А. Морякина не остановилась на достигнутом. В 2005 г. под ее руководством была воздвигнута дополнительная надстройканад тропическим комплексом оранжерей. Необходимость этой «третьей реконструкции» была продиктована желанием обеспечить жизнь австралийской пальме — ливистоны южной. Несмотря на преклонный возраст, Валентина Андреевна для контроля процесса даже забиралась на крышу оранжереи.
ректор ТГУ
«Благодаря сочетанию дендрологического и конструкторского мышления,
Валентине Андреевне удалось создать уникальный оранжерейный комплекс
с самой высокой в стране оранжереей 31 м, учитывая особенности в северных широтах. Зарубежных посетителей потрясает, что такой ботанический комплекс возможно было создать в Томске, где среднегодовая температура -0,6 °С: это уникальное научное достижение для Земного шара».
Валентине Андреевне удалось создать уникальный оранжерейный комплекс
с самой высокой в стране оранжереей 31 м, учитывая особенности в северных широтах. Зарубежных посетителей потрясает, что такой ботанический комплекс возможно было создать в Томске, где среднегодовая температура -0,6 °С: это уникальное научное достижение для Земного шара».
Г. В. Майер
«Благодаря сочетанию дендрологического и конструкторского мышления,
Валентине Андреевне удалось создать уникальный оранжерейный комплекс
с самой высокой в стране оранжереей 31 м, учитывая особенности в северных широтах. Зарубежных посетителей потрясает, что такой ботанический комплекс возможно было создать в Томске, где среднегодовая температура -0,6 °С: это уникальное научное достижение для Земного шара».
Валентине Андреевне удалось создать уникальный оранжерейный комплекс
с самой высокой в стране оранжереей 31 м, учитывая особенности в северных широтах. Зарубежных посетителей потрясает, что такой ботанический комплекс возможно было создать в Томске, где среднегодовая температура -0,6 °С: это уникальное научное достижение для Земного шара».
ректор ТГУ
Г. В. Майер
1
4
6
7
9
8
5
10
11
12
2
3
Кликайте по очереди (1,2,...) на элементы и подключайте в оранжерее необходимые устройства:
Создадим микроклимат для араукарии?
Чтобы старейшее хвойное дерево — австралийская араукария Бидвилла и ее соседи не замерзли сибирской зимой, нужно создать необходимые микроклиматические условия в хвойной (холодной субтропической) оранжерее СибБС.
В хвойной оранжерее предусматривалось отопление 3-х видов. Первый вид — водное отопление от центральной отопительной системы. Тепло предполагалось давать по регистрам труб до высоты 10–12 м.
Второй вид отопления в хвойной оранжерее — кровельное отопление.
Третий вид отопления в хвойной оранжерее — воздушное отопление с помощью калориферов с использованием наружного воздуха. Предусматривалась защита калорифера от замораживания.
Воздух нагревался до нужной температуры 8–10 оС и увлажнялся до 70%.
Воздух нагревался до нужной температуры 8–10 оС и увлажнялся до 70%.
Кроме того, для просушивания почвы под хвойной оранжереей прокладывался специальный трубопровод.
В дверях у входа с улицы в хвойную оранжерею предусматривался калорифер для создания дополнительной изоляции.
В хвойной оранжерее предусматривалось освещение 4-х типов. Первый тип — дежурное освещение на 3 лампы.
Второй тип освещения — подсветка растений как агротехнический прием с целью удлинения светового дня в осенне-зимний период. Было предусмотрено 35 рам с сильными лампами над стеллажами вдоль западной стороны.
Третий тип освещения — обзорное. Было предусмотрено 10 подвесов с люминесцентными лампами на разной высоте для эффективного освещения растений.
Четвертый тип освещения — декоративное. Для освещения наиболее ценных растений были предусмотрены один прожектор и два напольных светильника.
Предусматривался полив путем дождевания с помощью насадок для разбрызгивания воды с высоты 20 м в две линии вдоль всей оранжереи. Для получения поливочной воды холодная вода смешивается с горячей питьевой водой до температуры 22–25 оС.
Проветривание помещения с помощью автоматического открывания /закрывания форточек.
С южной и западной стороны хвойной оранжереи предусматривались жалюзи для притенения при необходимости.
завершить игру
Выйти из игры
→
начать игру
t = 8–10°C
φ = 70%
φ = 70%
Необходимые условия:
Не случайно выбрано и дерево — араукария. В. А. Морякина ссылалась на это старейшее в саду хвойное дерево при обосновании необходимости реконструкции субтропиков.
В. А. Морякина непосредственно участвовала в реконструкции оранжерейного комплекса СибБС. Как ученый-биолог она занималась тщательным продумыванием требований к помещениям для создания подходящих условий для развития растений. В основе этой игры лежали требования к отоплению, освещению, поливу и др. условиям для субтропической холодной оранжереи. Всего подобных режимов по проектной документации предусматривалось 19.
1
4
6
7
9
8
5
10
11
12
2
3
Кликайте по очереди (1,2,...) на элементы и подключайте в оранжерее необходимые устройства:
Создадим микроклимат для араукарии?
Чтобы старейшее хвойное дерево — австралийская араукария Бидвилла и ее соседи не замерзли сибирской зимой, нужно создать необходимые микроклиматические условия в хвойной (холодной субтропической) оранжерее СибБС.
В хвойной оранжерее предусматривалось отопление 3-х видов. Первый вид — водное отопление от центральной отопительной системы. Тепло предполагалось давать по регистрам труб до высоты 10–12 м.
Второй вид отопления в хвойной оранжерее — кровельное отопление.
Третий вид отопления в хвойной оранжерее — воздушное отопление с помощью калориферов с использованием наружного воздуха. Предусматривалась защита калорифера от замораживания.
Воздух нагревался до нужной температуры 8–10 оС и увлажнялся до 70%.
Воздух нагревался до нужной температуры 8–10 оС и увлажнялся до 70%.
Кроме того, для просушивания почвы под хвойной оранжереей прокладывался специальный трубопровод.
В дверях у входа с улицы в хвойную оранжерею предусматривался калорифер для создания дополнительной изоляции.
В хвойной оранжерее предусматривалось освещение 4-х типов. Первый тип — дежурное освещение на 3 лампы.
Второй тип освещения — подсветка растений как агротехнический прием с целью удлинения светового дня в осенне-зимний период. Было предусмотрено 35 рам с сильными лампами над стеллажами вдоль западной стороны.
Третий тип освещения — обзорное. Было предусмотрено 10 подвесов с люминесцентными лампами на разной высоте для эффективного освещения растений.
Четвертый тип освещения — декоративное. Для освещения наиболее ценных растений были предусмотрены один прожектор и два напольных светильника.
Предусматривался полив путем дождевания с помощью насадок для разбрызгивания воды с высоты 20 м в две линии вдоль всей оранжереи. Для получения поливочной воды холодная вода смешивается с горячей питьевой водой до температуры 22–25 оС.
Проветривание помещения с помощью автоматического открывания /закрывания форточек.
С южной и западной стороны хвойной оранжереи предусматривались жалюзи для притенения при необходимости.
завершить игру
Выйти из игры
→
начать игру
t = 8–10 °C
φ = 70%
φ = 70%
Необходимые условия:
Не случайно выбрано и дерево — араукария. В. А. Морякина ссылалась на это старейшее в саду хвойное дерево при обосновании необходимости реконструкции субтропиков.
В. А. Морякина непосредственно участвовала в реконструкции оранжерейного комплекса СибБС. Как ученый-биолог она занималась тщательным продумыванием требований к помещениям для создания подходящих условий для развития растений. В основе этой игры лежали требования к отоплению, освещению, поливу и др. условиям для субтропической холодной оранжереи. Всего подобных режимов по проектной документации предусматривалось 19.
Изменение оранжерейно-тепличного комплекса СибБС с 1885 г. по 2005 г.
К открытию университета в 1888 г. ботанический сад имел каменную оранжерею из 3-х отделений (S = 472 м2) и двускатную теплицу для разведения растений (S = 93 м2).
В период руководства садом Н. В. Прикладова было проведено большое расширение оранжерей и теплиц. Построенная к 1941 г. хвойная оранжерея была дополнена постройкой новой субтропической оранжереи. В 1958 г. была сдана новая фондовая тропическая оранжерея (S = 600 м2).
В 2005 г. над тропической оранжереей был достроен купол.
В период руководства В. А. Морякиной была проведена масштабная реконструкция оранжерейного комплекса в два этапа. На 1-м этапе реконструкции в 1971–1973 гг. была построена тропическая оранжерея общей площадью 920 м2 и высотой 15 м. В лабораторном корпусе был достроен второй этаж.
На 2-м этапе реконструкции в 1985–1988 гг. был построен субтропический комплекс оранжерей: расширена умеренная субтропическая оранжерея и дополнена новыми специальными отделениями для суккулентов, азалий и разведения растений (в целом более 850 м2), воздвигнута долго остававшаяся самой высокой в стране (до 2015 г.) хвойная оранжерея (S = 900 м2, высота 31 м). Дополнительно расширена тропическая бассейновая оранжерея (на 70 м2). Построена новая вестибюльно-административная пристройка (S = 300 м2).
⇄
документы и публикации
Ознакомьтесь с некоторыми документами, публикациями и фотографиями, которые расскажут вам о реконструкции оранжерей.
Полная подборка документов представлена на платформе ProСибирь.
Полная подборка документов представлена на платформе ProСибирь.
коллекция документов
Ознакомьтесь с некоторыми документами, публикациями и фотографиями, которые расскажут вам о реконструкции оранжерей.
Полная подборка документов представлена на платформе ProСибирь.
Полная подборка документов представлена на платформе ProСибирь.
⇄
© Научная библиотека ТГУ. 1997—2025
Деятельность сертифицирована ISO 9001:2015
Деятельность сертифицирована ISO 9001:2015
Первоначальный план предполагал увеличение площади с 2000 м2 до 3800 м2.
h = 11 м
S = 500 м2
S = 500 м2
h = 4.5 м
S = 254 м2
S = 254 м2
каждая
S = 100 м2
S = 100 м2
h =12,5 м
S = 780 м2
S = 780 м2
h = 8 м
S = 500 м2
S = 500 м2
d = 25 м
S = 900 м2
S = 900 м2
Тропическая влажная
Лабораторный корпус
Тропическая умеренно влажная (купольная)
Субтропическая холодная
Субтропическая теплая
Суккулентная
Разводочная
Тропическая бассейновая
Проектное предложение по реконструкции было разработано Э. И. Дрейзином.
Новые здания
Реконструируемые здания
Существующие здания
Изменения первоначального плана в ходе двух этапов реконструкции
h = 8 м
S = 500 м2
S = 500 м2
d = 25 м
S = 900 м2
S = 900 м2
Тропическая влажная
Лабораторный корпус
Тропическая умеренно влажная (купольная)
Субтропическая холодная
Субтропическая теплая
Суккулентная
Разводочная
Тропическая бассейновая
Проект вестибюльно-административной пристройки от ТО ВНИПИЭТ, архитектора И. В. Пушкова.
Новые здания
Реконструируемые здания
Увеличение размеров комплекса
Новые здания
В ходе 1-го этапа и при подготовке 2-го этапа реконструкции общая площадь и высота отдельных оранжерей увеличились. Итоговая площадь будущей постройки предполагась 4000 м2.
Купольная оранжерея так и не была построена.
Вестибюльно-админ. пристройка
⤫
Азалиевая
h/S
h = 15 м
S = 920 м2
S = 920 м2
h = 6 м
S = 320 м2
S = 320 м2
S = 150 м2
h =22 м
S = 900 м2
S = 900 м2
h =4 м
S = 100 м2
S = 100 м2
h =4 м
S = 100 м2
S = 100 м2
S = 300 м2
Изменения первоначального плана в ходе двух этапов реконструкции
Первоначальный план предполагал увеличение площади с 2000 м2 до 3800 м2
h = 11 м
S = 500 м2
S = 500 м2
h = 4.5 м
S = 254 м2
S = 254 м2
каждая
S = 100 м2
S = 100 м2
h =12,5 м
S = 780 м2
S = 780 м2
h = 8 м
S = 500 м2
S = 500 м2
d = 25 м
S = 900 м2
S = 900 м2
Тропическая влажная
Лабораторный корпус
Тропическая умеренно влажная (купольная)
Субтропическая холодная
Субтропическая теплая
Суккулентная
Разводочная
Тропическая бассейновая
Проектное предложение по реконструкции было разработано Э. И. Дрейзином
Новые здания
Реконструируемые здания
Существующие здания
Изменения первоначального плана в ходе двух этапов реконструкции
h = 8 м
S = 500 м2
S = 500 м2
d = 25 м
S = 900 м2
S = 900 м2
Тропическая влажная
Лабораторный корпус
Тропическая умеренно влажная (купольная)
Субтропическая холодная
Субтропическая теплая
Суккулентная
Разводочная
Тропическая бассейновая
Проект вестибюльно-административной пристройки от ТО ВНИПИЭТ, архитектора И. В. Пушкова.
Новые здания
Реконструируемые здания
Увеличение размеров комплекса
В ходе 1-го этапа при подготовке 2-го этапа реконструкции общая площадь и высота отдельных оранжерей увеличились. Итоговая площадь будущей постройки предполагась 4000 м2.
Купольная оранжерея так и не была построена.
Вестибюльно-админ. пристройка
⤫
Азалиевая
h/S
h = 15 м
S = 920 м2
S = 920 м2
h = 6 м
S = 320 м2
S = 320 м2
S = 150 м2
h =22 м
S = 900 м2
S = 900 м2
h =4 м
S = 100 м2
S = 100 м2
h =4 м
S = 100 м2
S = 100 м2
S = 300 м2
Изменения первоначального плана в ходе двух этапов реконструкции
Количество металла выделенное на реконструкцию оранжерейного комплекса
Важной особенностью реконструкции было сооружение полностью металлического каркаса оранжерей.
450 т черные металлы, в том числе:
90 т алюминиевый прокат
15 т балки-швеллеры
30 т трубы нефтепроводные бесшовнные
52 т стальные листы разл. вида
20 т трубы катаные
10 т трубы газовые
3 т гвозди
1,8 т электроды сварочные
1 т
1 т трос стальной
1 т проволка
0,5 т сетка стальная
Минсредмаш СССР
МВиССО РСФСР
Томский обком КПСС
ТО ВНИПИЭТ
А. Н. Усанов, зам. министра
В. М. Симановский, рук-ль
И. В. Пушков, архитектор
И. В. Пушков, архитектор
С. Е. Школяр, директор
Э. И. Дрейзин, архитектор
П. Г. Пронягин, начальник
В. И. Жариков, начальник
СМУ-8
ТГУ
А. П. Бычков, ректор
В. Г. Захаревский, зам. министра
Е. К. Лигачёв, первый секретарь
В. И. Зоркальцев,
первый сек-рь
первый сек-рь
А. И. Кузнецов, сек-рь
А. Г. Мельников, сек-ь
Л. И. Харитонов, зам. министра
Ю. С. Макушкин, ректор
В. А. Морякина, директор СибБС
СибБС
Управление Химстрой
Совет министров СССР
Госплан СССР
Союзглавэнерго
Томскэнерго
А. Н. Косыгин, председатель
М. С. Соломенцев, председатель
Н. А. Вяткин, управляющий
А. П. Бабанаков, начальник
Западно-Сибирское территориальное управление
Госснаб СССР
заказчик
СТРОИТЕЛИ
СНАБЖЕНИЕ
руководство области
Основные участники реконструкций оранжерейного комплекса СибБС
Томск-
гражданпроект
гражданпроект
Сохранившиеся документы показывают как организовывалось взаимодействие между ключевыми участниками крупной стройки в советской плановой экономике.
В. А. Морякина, как инициатор строительства, играла важную роль в продвижении проекта на всех этапах его реализации.
Большую часть документации готовила непосредственно она: писала многие документы в вышестоящие инстанции Минвуза и др. от лица А. П. Бычкова, готовила черновики для Совета министров СССР от имени Е. К. Лигачёва.
В. А. Морякина, как инициатор строительства, играла важную роль в продвижении проекта на всех этапах его реализации.
Большую часть документации готовила непосредственно она: писала многие документы в вышестоящие инстанции Минвуза и др. от лица А. П. Бычкова, готовила черновики для Совета министров СССР от имени Е. К. Лигачёва.
t = 8–10°C
φ = 70%
φ = 70%
t = 13–15°C
φ = 60%
φ = 60%
t = 18–21°C
φ = 70–90%
φ = 70–90%
t = 25–28°C
φ = 90–100%
φ = 90–100%
t = 18–20°C
φ = 40–50%
φ = 40–50%
t = 12–14°C
φ = 70%
φ = 70%
t = 24–28°C
φ = 90–100%
φ = 90–100%
Тропики влажные
Субтропики холодные
Субтропики умеренные
Разводочная
Тропическая бассейновая
Требования к созданию основных микроклиматических режимов при проектировании оранжерейного комплекса
В. А. Морякина тщательно продумывала требования к помещениям для создания подходящих условий развития растений. Помимо отмеченных на схеме теплового режима (t) и влажности воздуха (φ), она давала рекомендации по освещению, системам полива и проветривания для каждой отдельной зоны. Все критерии, начиная от высоты оранжерей и заканчивая количеством ламп, были подчинены единой цели — эффективному развитию ботанического сада.
Проектная документация предусматривала 19 режимов для оранжерей, теплиц и хранилищ, включая не построенные. В дальнейшем количество микроклиматических режимов изменялось.
Проектная документация предусматривала 19 режимов для оранжерей, теплиц и хранилищ, включая не построенные. В дальнейшем количество микроклиматических режимов изменялось.
Суккулентная
Азалиевая
Обычный режим
Тропики
Субтропики
